       N0x傳感器是后處理系統中的最關鍵部件之一，在國IV、國V、京IV、京V階段應用時的作用為：在發動機運行過程中，時時檢測發動機排氣管尾氣的N0x濃度，以便對N0x排放是否滿足法規要求進行檢測。

       N0x傳感器是由感應探頭和控制模塊以及線束組成一個完成的部件。內部有自診斷功能，通過CAN總線通訊把監測信息報給ECU。

1、氮氧化物傳感器實物安裝：

       1.N0x傳感器安裝溫度要求：N0x傳感器的安裝應該注意不能安裝在溫度過高處，建議遠離排氣管和SCR箱體的表面附近，安裝時必須加裝隔熱罩和隔熱棉。并對傳感器ECU安裝周?chē)鷾囟冗M(jìn)行評估，推薦N0x傳感器最佳工作溫度不高于85度。

       2.線束及接插件安裝要求：做好線束的固定及防水，N0x傳感器安裝使用過程中保持線路松弛，整個線束不能過于彎折，以防止外力或震力過大造成線束脫落，盡量避免線束及N0x傳感器裸露在外，若有金屬線頭暴露應使用膠帶分別包裹起來，且電線接頭處不應受到油污、碎屑、泥巴等雜志的影響，做好防水，否則會發生線束進水導致的傳感器失效。

2、N0x氮氧化物傳感器外觀樣式：2.1代和2.8代

      1.氮氧化物傳感器有12V和24V。

      2.氮氧化物傳感器有4針和5針插頭。

      3.氮氧化物應用車型品牌有：康明斯、濰柴、玉柴、重汽等。

3、氮氧化物傳感器工作過程詳細講解：

     N0x傳感器的主要作用是檢測排氣中的N0x濃度值是否超限，用DTS柴油車故障診斷儀診斷催化器消音器是否老化、拆除等故障。

     N0x傳感器通過CAN總線與控制單元通信，其自帶診斷功能。在傳感器自檢無故障后，控制單元指令加熱器對N0x傳感器加熱，加熱過程中，若超過最大加熱時間限制仍未收到傳感器信號，則判定傳感器加熱不可信。

     1.“無電源狀態”：

     A、在這種狀態下，24V電沒有提供到傳感器。

     B、在車身點火器開關關閉的情況下，這是傳感器的正常的狀態。

     C、此時傳感器沒有任何輸出。

     2.“有供電—傳感器非激活狀態”：

     A、此時電源已經通過點火開關提供到傳感器。

     B、傳感器進入到預加熱階段，預加熱的目的是為了蒸發所有在  傳感器頭上的濕氣。

     C、預加熱階段會持續大約60秒鐘。

     3.當接通點火開關時，N0x傳感器將加熱到100℃。

     4.之后等待ECM發出一個“露點”溫度信號（Dew point）：

      “露點”溫度是指：在這個溫度后排氣系統內將不會有能損壞N0x傳感器的濕氣存在。目前露點溫度被設定為120℃，溫度值是參考EGP的出口溫度傳感器測出的數值。

      5.傳感器當接收到ECM發來的露點溫度信號后，傳感器將自行加熱到一定溫度（最大可為800℃）-注意：此時如果傳感器頭接觸到水將會導致傳感器損壞。

      6.加熱到工作溫度后，傳感器才開始正常的測量工作。

      7.氮氧傳感器將測得的氮氧化物值通過CAN總線發送給ECM，發動機ECM通過這些信息對氮氧化物的排放進行時時監測。

4、氮氧化物傳感器工作原理：

      工作原理：氮氧傳感器核心元件是渡口的Zr02氧化鋯陶瓷管，是一種固態電解質，兩側面分別燒結上多孔鉑（Pt）電極。在加熱到一定溫度下（600-700℃），由于兩側氧濃度不同，氧化鋯會產生化學反應，電極兩側產生電荷移動，移動的電荷產生電流。根據產生電流的大小反映出氧的濃度不同，將氧的濃度反饋至控制器計算出當前氮氧濃度并通過CAN總線傳送給ECU。

5、傳感器探頭自我保護功能和注意事項：

      當接通點火開關時，N0x傳感器將加熱到100℃。之后等待DCU發出一個“露點”溫度信號，傳感器當接收到DCU發來的露點溫度信號后，傳感器將自行加熱到一定溫度（最大可為800℃。注意：此時如果傳感器接觸到水將會導致傳感器損壞）

露點保護功能：因?yàn)榈鮽鞲衅鞅旧黼姌O工作時就需要較高的溫度才能進行，氮氧傳感器內部有陶瓷結構。陶瓷在高溫情況下，碰到水后就會炸裂，所以氮氧傳感器會設置一個露點保護功能，這個功能的作用就是在檢測排溫達到一定的溫度后再等待一段時間。電腦版認為在這么高溫度下，經過這么長時間后就算傳感器上有水也能被高溫的廢氣吹干。

6、氮氧傳感器的其他知識：

      氮氧化物傳感器上應用了一種叫“Gortex”*的材料，來保證新鮮的空氣進入傳感器內部的參考比較空間。因此確保這個通風口通暢是非常重要的，安裝時應避免雜質遮擋或覆蓋到這個通風口。另外，應盡量保證在車身噴漆和涂裝后再安裝傳感器。如果一定要在傳感器安裝后進行車身噴漆及涂裝工作，就必須對傳感器的通風口進行適當?shù)谋Ｗo(hù)，在噴漆涂裝工作完成后拆除保護材料以保證傳感器正常正常工作。

      *Gortex（高爾泰克斯）是一種柔軟易塑的材料，外形像海綿，可耐高低溫、防風防雨；是人工血管的常用材料。

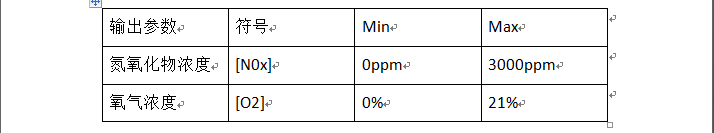

7、N0x氮氧化物傳感器參數：
