1.電加熱：

電加熱控制由一個主繼電器和四個控制繼電器組成。繼電器安裝盒和繼電器的工作溫度范圍為-40℃~80℃。繼電器線圈的額定工作電壓直流24V，工作電壓范圍是直流18V~32V。繼電器觸點材料電阻值不應隨溫度的變化而有太大的變化，繼電器線圈電阻范圍100~3000Ω。（僅供參考）

2.加熱繼電器電流要求：

主繼電器：所有電熱絲總電流的1.5倍，但最大不應超過15V；尿素泵加熱繼電器（集成在泵體內部）：10A；其它加熱繼電器（回流管、吸液管和壓力管）：電熱絲最大的電流1.5倍，其中回流管加熱繼電器允許的最大電流為2.2A，吸液管加熱繼電器允許的最大電流為2.2A，壓力管加熱繼電器允許的最大電流為600mA。

由于加熱繼電器故障率較高，在此，對繼電器進行著重說明：

繼電器加熱周期最長為60s，根據ECU的使用壽命，鑒于車輛行駛的區域溫度氣候不同，繼電器壽命（觸點的開關次數）范圍要求從100K至300K不等：若一年中低于-11℃的時間為2個月，觸點開關次數選為100K；一年中低于-11℃的時間為6個月，觸點開關次數選為300K。其他情況下繼電器的壽命按此比例類推。

3.安裝要求：

加熱繼電器必須做好防水保護，避免水、油等液體滲入加熱繼電器發生短路或開路等故障。加熱繼電器在整車上進行布置時，要做好足夠的保護措施，避免其受到外力的沖擊導致接觸不良、甚至脫落等現象。加熱繼電器有工作溫度范圍的要求，因此必須保證加熱繼電器和加熱繼電器盒遠離熱源。加熱繼電器要插接到位，以免造成虛插現象，給車輛下線及診斷等工作帶來不必要的麻煩。（注：更換加熱繼電器，必須更換一樣的繼電器）

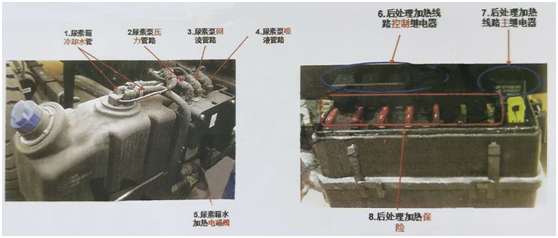

4.加熱繼電器實物拍攝圖：

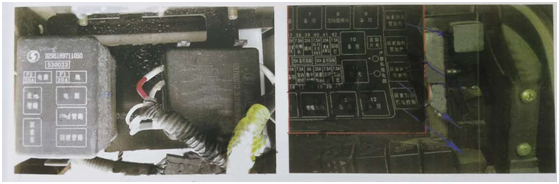

德龍X3000單獨后處理繼電器盒安裝     北方奔馳后處理繼電器安裝在副駕駛

在電瓶架                保險絲盒一起
