柴油檢測口傳感器位置與功能大全

發布者： DTS 發布時間：2017年05月12日

1、水溫傳感器：
  （位于發動機出水口管路上）測量冷卻液溫度，用于噴油量的修正，扭矩修正，軌壓修正以及熱保護。

  2、大氣壓力傳感器：
  （大氣壓力傳感器集成在ECU內）檢測大氣壓力，測量海拔高度，用于控制噴油參數的修正。

  3、燃油溫度傳感器：
  （柴油粗濾器或油泵上）測量燃油溫度，用于噴油量修正扭矩修正及熱保護。柴油車大師微信;chaiyouchedashi

  4、凸輪軸位置傳感器：
  （安裝在油泵上時規蓋上頂置式凸輪軸安裝在氣門室罩蓋上）用于確定1缸上止點信號。

  5、曲軸位置傳感器：
  （飛輪殼上，曲軸皮帶輪旁，發動機缸體上）用于測量發動機轉速和曲軸轉角。

  6、機油壓力傳感器：
  （在發動機主油道上）用于測量機油壓力。

  7、進氣壓力及溫度傳感器：
  （進氣管渦輪增壓器后方）測量進氣量及進氣溫度的高低，用于噴油量的修正及熱保護。

  8、空氣流量計：
  （空氣濾清器后方，渦輪增壓器前方的進氣管上）測量進入進氣管得空氣量，用于噴油量的修正。

  9、油門踏板位置傳感器：
  （油門踏板上）測量踏板行程，反映司機意圖，用于噴油量計算。

  10、爆震傳感器：
  （發動機缸體上）檢測發動機燃燒狀態，精確控制預噴。汽修老板內參微信：qixiulaoban

  11、共軌壓力傳感器：
  （共軌管上）測量共軌管內的燃油壓力保證溫壓控制穩定。

  12、含水率傳感器：
  （安裝在粗濾上）檢測燃油中水德成分，并預告司機及時防水。

  壓縮測試的原理
  如果氣缸有漏氣的現象，活塞運動速度在上止點前會因漏氣，阻力變小而加快。相反活塞速度在上止點之后會因漏氣膨脹能量損失而減慢。微信加車通互聯深圳。通過計算活塞在上止點前后一定角度間的經過時間，可以反映出該缸的密封性。

  急速測試原理
  加速測試是對每缸工作性能進行評估。車輛靜止?fàn)顟B(tài)，測試中關閉某一缸噴油的同時觸發發動機加速，可以得到失去該缸的加速數據，同樣道理可以得到其他缸的數據，這些數據可以拿來對比，評判某一缸性能。

  高壓測試原理
  高壓測試是ECU按設定的診斷程序來對軌壓進行升高和降低，觀察系統的執行能力。通過結果數據來綜合評估系統的各液壓器件的性能。

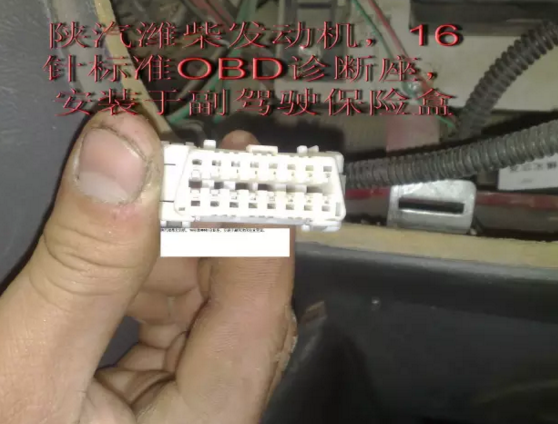

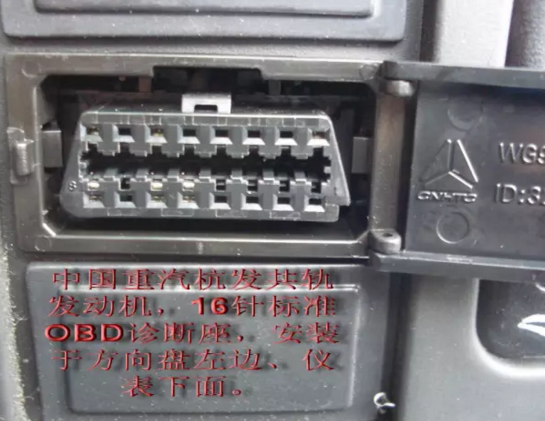

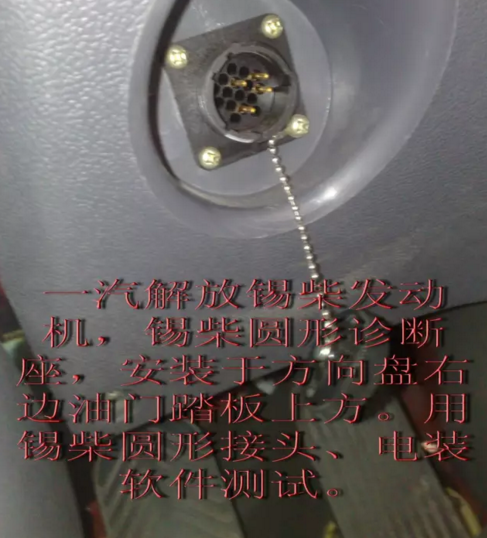

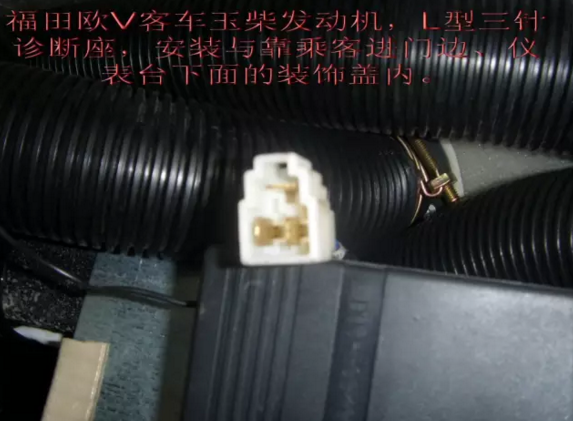

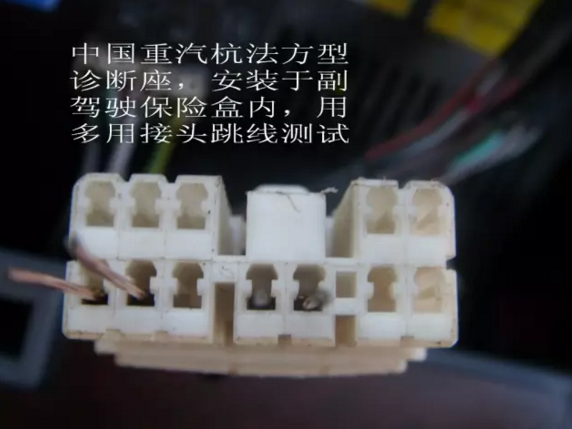

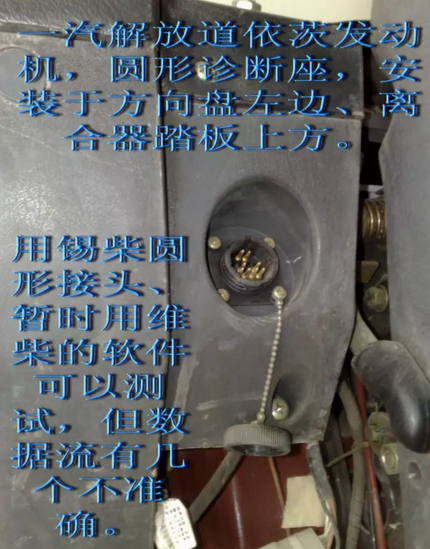

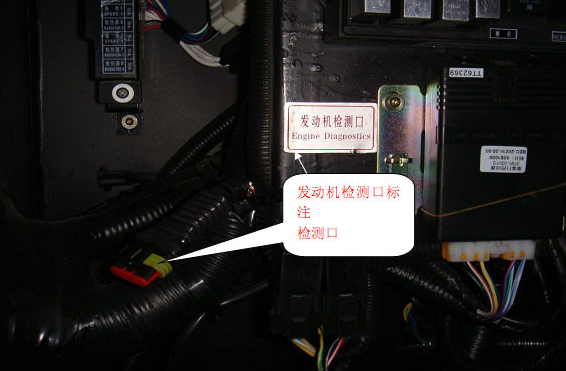

  診斷座的位置
  1、東風天龍圓形16針診斷座位于中控臺右側保險絲盒內

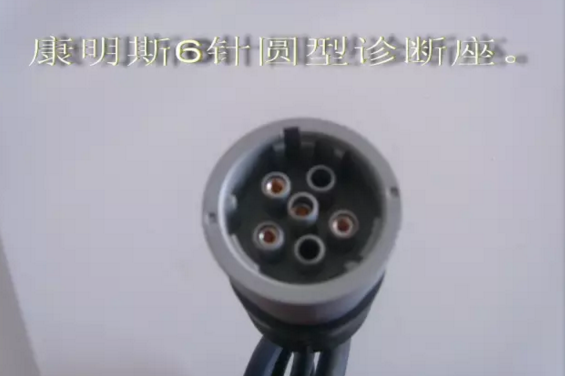

  2、東風康明斯原動力 3針診斷座位于發動機左側ECU旁邊

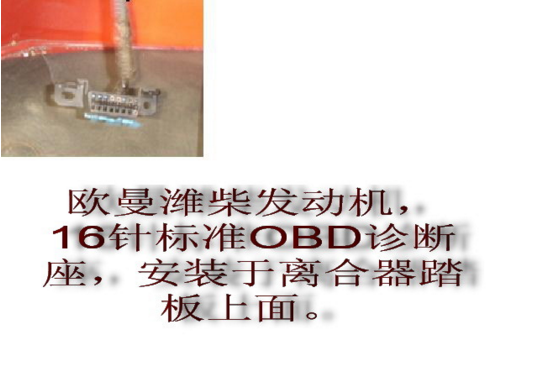

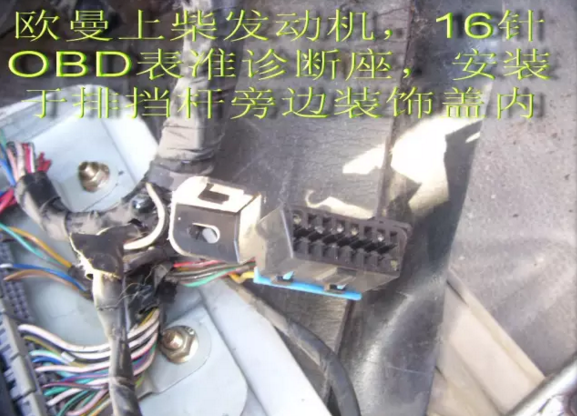

  3、福田歐曼標準OBD 診斷座位于換擋桿后方
  4、柳汽霸龍圓形16針診斷座位于駕駛員座椅左下方
  5、解放賽龍3 圓形16針診斷座位于儀表板左側方向盤左邊
  6、解放賽龍2 圓形16針診斷座位于儀表板右側鼓風機下方
  7、東風小霸王圓形16針位于儀表板左側下方離合器踏板上方
  8、華泰圣達菲標準梯形16針位于儀表板左側下方離合器踏板上方
  9、韓國雙龍標準梯形16針位于儀表板左側下方離合器踏板上方
  10、長城哈弗標準梯形16針位于儀表板左側下方離合器踏板上方
  11、江鈴全順標準梯形16針方向盤左下方離合器踏板上方
  12、一起大眾寶來標準梯形16針中控臺左側下方離合器踏板上方
  13、東風多利卡圓形16針方向盤左下側的面板上
  14、東風風尚/超龍三插小插頭有三個位置 1、是方向盤左下側2、是中控臺中間的蓋板下ECU旁3、是副駕駛座前面的蓋板下面
  15、少林廂貨三插的小插頭中控臺中間的蓋板下面
  16、一汽新大威圓插頭(電裝系統）方向盤右下側控制臺上

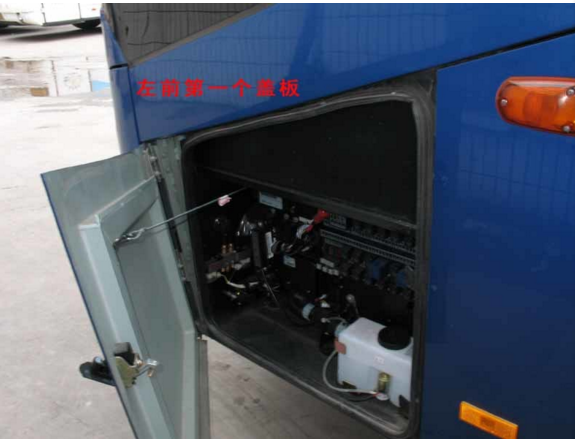

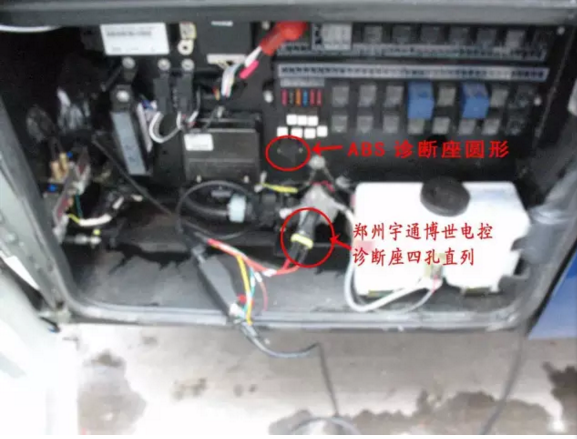

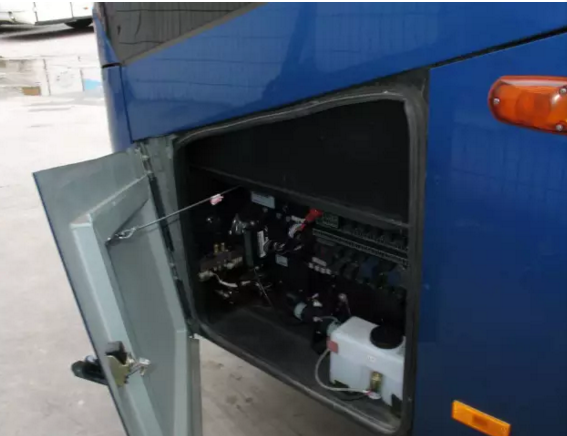

  17、宇通大巴標準梯形16針駕駛員后面的中央配電器盒里面
  18、五岳吊車標準梯形16針副駕駛后面中央配電盒里面
  19、徐工吊車標準梯形16針方向盤左下側
  20、中聯吊車標準梯形16針駕駛室前面的蓋板里面
  21、重汽豪沃工程車標準梯形16針方向盤左側的控制臺上
  22、廈門金龍中巴三插的小插頭副駕駛前面的蓋板里面電腦板旁

23、福田歐曼ETX 圓形16針（玉柴6 J 博世系統）方向盤右下側的控制臺上
