該電腦版主要用于玉柴、錫柴、道依茨等車型年款較老，主要在2013年之前有裝備。13年之后比較少見。

有電路圖的應該可以看到：

正極：A02  A06      負極：A61   A62

點火信號：A30       主繼電器控制：A52

備注：該電腦版有兩個接口，黑色的為“A”口；灰色的為“B”口。

完整的上電過程是這樣的：

        第一步：鑰匙開關上電，ECU的A30號線來電。此時ECU被激活。

        第二步：ECU給A52針腳輸出負極，此時主繼電器的85/86得到了正負極，繼電器開始進入工作狀態。

        第三步：繼電器閉合，正極電從繼電器的30號腳輸送到87號腳最后到達A02/A06

       這樣ECU就完成了全部的上電過程！

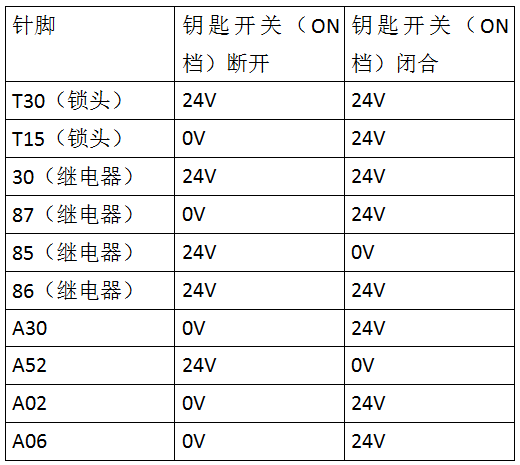

正常車輛的ECU上電線路關鍵部位的電壓狀況：

異常電壓情況：

1.A30在鑰匙閉合后電壓為0V

      檢查重點：鑰匙開關T30是否有電，如果沒有就是因?yàn)殍€匙鎖頭沒有來電。有可能是保險絲熔斷，也有可能是從蓄電池到T30之間的線路問題；如果T30有電，請檢查T15是否有電。如果沒有可判斷鎖頭壞掉。如果T15有電即可判定是T15至A30之間線路出現斷路情況。

2.A52在鑰匙斷開的狀態下電壓為0V

       正常情況下此時A52的電壓應為24V。這個電壓是從蓄電池正極到86號腳穿過主繼電器的電磁線圈后到達A52的。如若電壓為0V，請檢查主繼電器的86號腳是否有電。如果沒有電說明從蓄電池到86號腳的線路有故障，或者保險故障。如果有電請測量85號腳電壓（繼電器正常連接的情況下）。如果電壓為0V可判定繼電器已損壞。如果有電則說從主繼電器的85號腳至A52號腳的線路出現了斷路現象！

3.A52號腳在鑰匙閉合時電壓為24V

正常工作狀態下因?yàn)锳52此時要輸出負極，他的電壓通常為0V。如果出現24V的情況說明A52并沒有輸出負極。重點檢查：ECU的負極A61/A62接觸不良；或者ECU壞掉；注意當出現第一種情況，即A30不上電時A52的電壓也會出現24V的狀態！

4.A02/A06電壓為0V

      鑰匙閉合后在排除了上述三種情況后A02/A06的電壓仍為0V。請檢查保險絲；再就是檢查主繼電器85號到A02/A06的線路是否有斷路現象。
